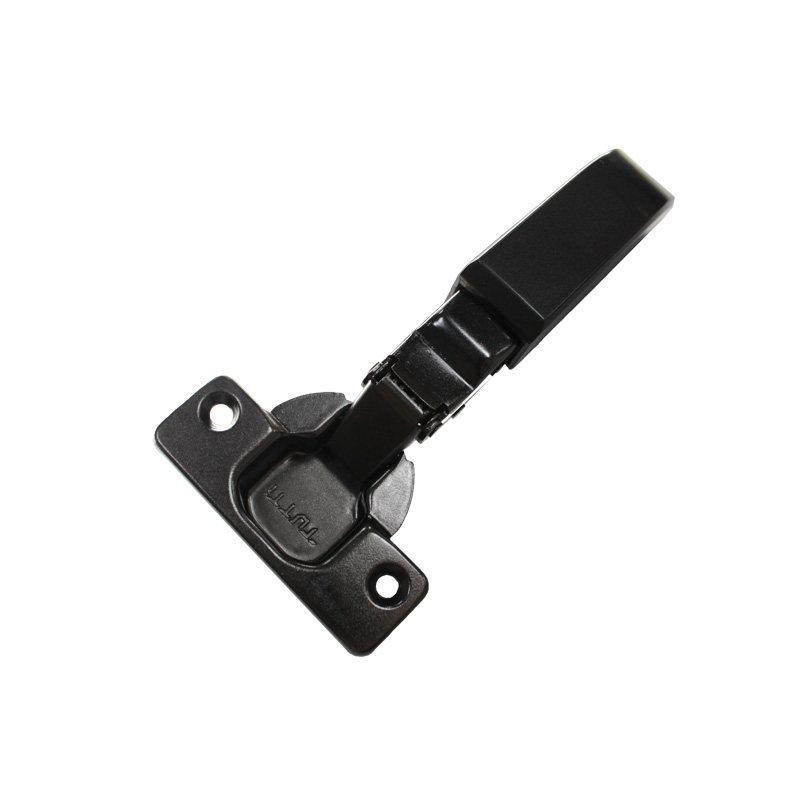

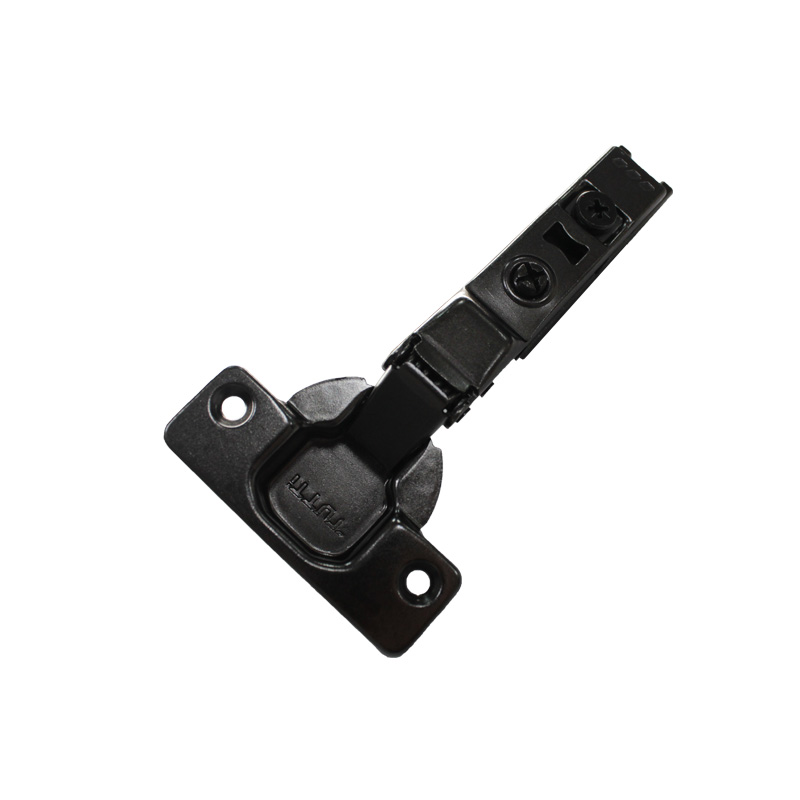

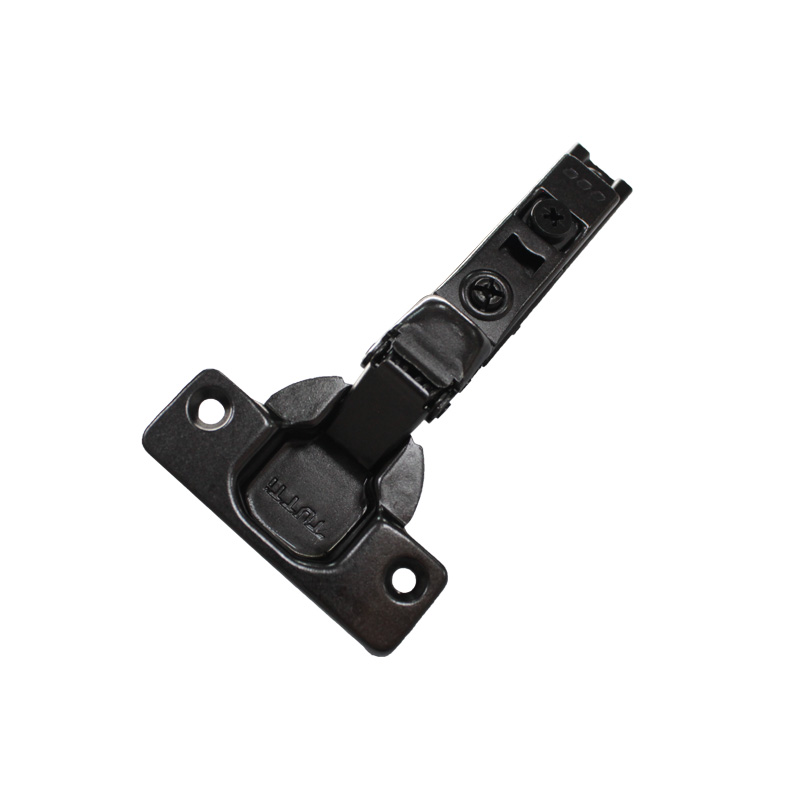

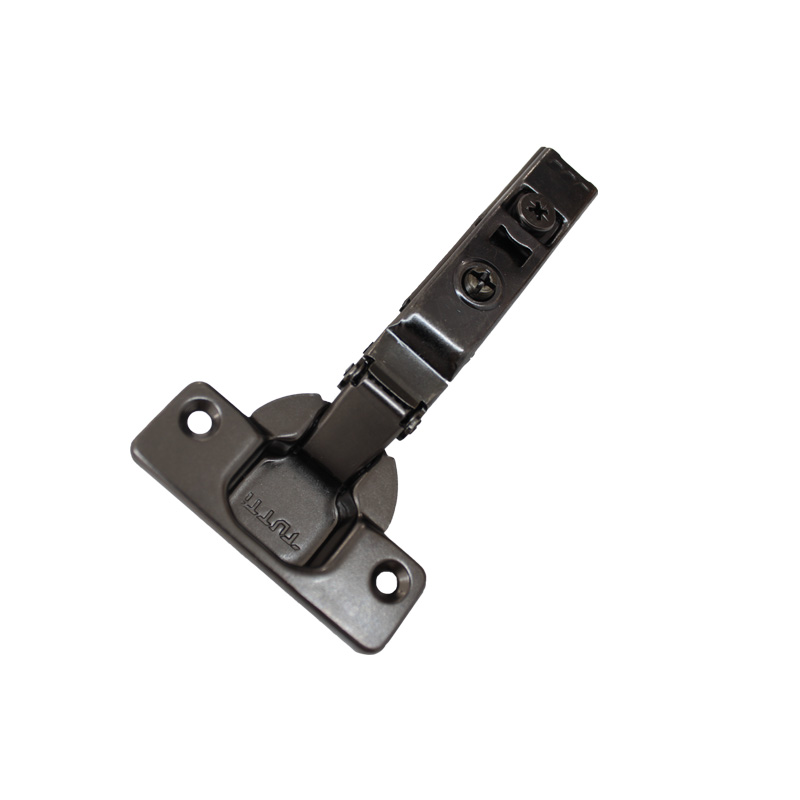

บานพับตู้ อ่อน ปิด I แบบหนาเชิงเส้น
- TUTTI
- กวางตุ้ง ประเทศจีน
- H102P
- 100,000 ชิ้นต่อเดือน
รหัสสินค้า: ทั้งหมด H102P. สินค้า: บานพับประตูแบบหนาแผ่นตรง วัสดุ &แอมป์; ความหนา: เหล็ก Q195B ความหนา: 1.2/1.0/0.7 มม. (จาน/แขน/ถ้วย) การรักษาพื้นผิว: ชุบนิกเกิล + ชุบทองแดง + ซีลน้ำมันป้องกันสนิม องศาเปิด: 95°. เส้นผ่านศูนย์กลางบานพับถ้วย : 35 มม. ความสูงของบานพับถ้วย : 11.8 มม. ระยะรูถ้วย: 45/48 มม.
บานพับประตูหนาแผ่นตรง
จุดเด่นของผลิตภัณฑ์
ทั้งหมด H102P บานพับตู้ระบบปิดอ่อนประตูหนาเชิงเส้นใช้กับประตูหนาที่มีช่วงความหนา 15-30 มม.
สามารถปิดประตูอย่างช้าๆ และเงียบได้โดยใช้แดมเปอร์ที่บานพับ
แผ่นเพลทแบบตรงจะดูบอบบางกว่า รูปทรงบานพับแบบนี้ได้รับความนิยมมากในบางพื้นที่
มีการปรับหลายมิติเพื่อให้ประตูอยู่ในตำแหน่งที่ควรจะเป็น
สามประเภทรวมทั้งการซ้อนทับเต็ม การซ้อนทับครึ่ง และประตูแทรกสามารถตอบสนองความต้องการในการติดตั้งของคุณได้อย่างมาก
ข้อมูลพื้นฐาน
เปิดองศา: 95° |
| เส้นผ่านศูนย์กลางบานพับถ้วย : 35 มม |
| ความสูงของบานพับถ้วย : 11.8 มม |
| ระยะรูถ้วย: 45mm/48mm |
| ขนาดประตู: 3~8 มม |
| ช่วงความหนาของประตู: 15~30mm |

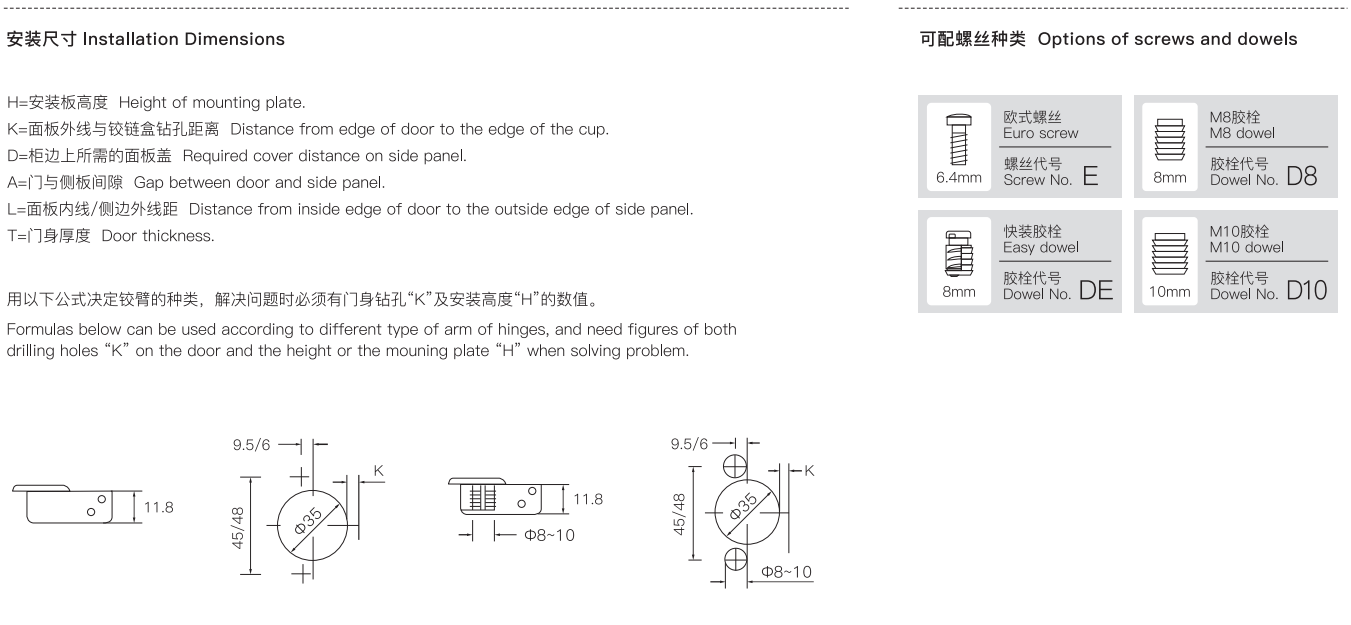

ขนาดรายละเอียดที่ติดตั้ง
H = ความสูงของแผ่นยึด
K = ระยะทางจากขอบประตูถึงขอบถ้วย
D=ระยะห่างที่ต้องการบนแผงด้านข้าง
A=ช่องว่างระหว่างประตูกับแผงข้าง
L = ระยะห่างจากขอบประตูด้านในถึงขอบด้านนอกของแผงข้าง
T = ความหนาของประตู
ตัวเลือกการติดตั้งสกรู/เดือย

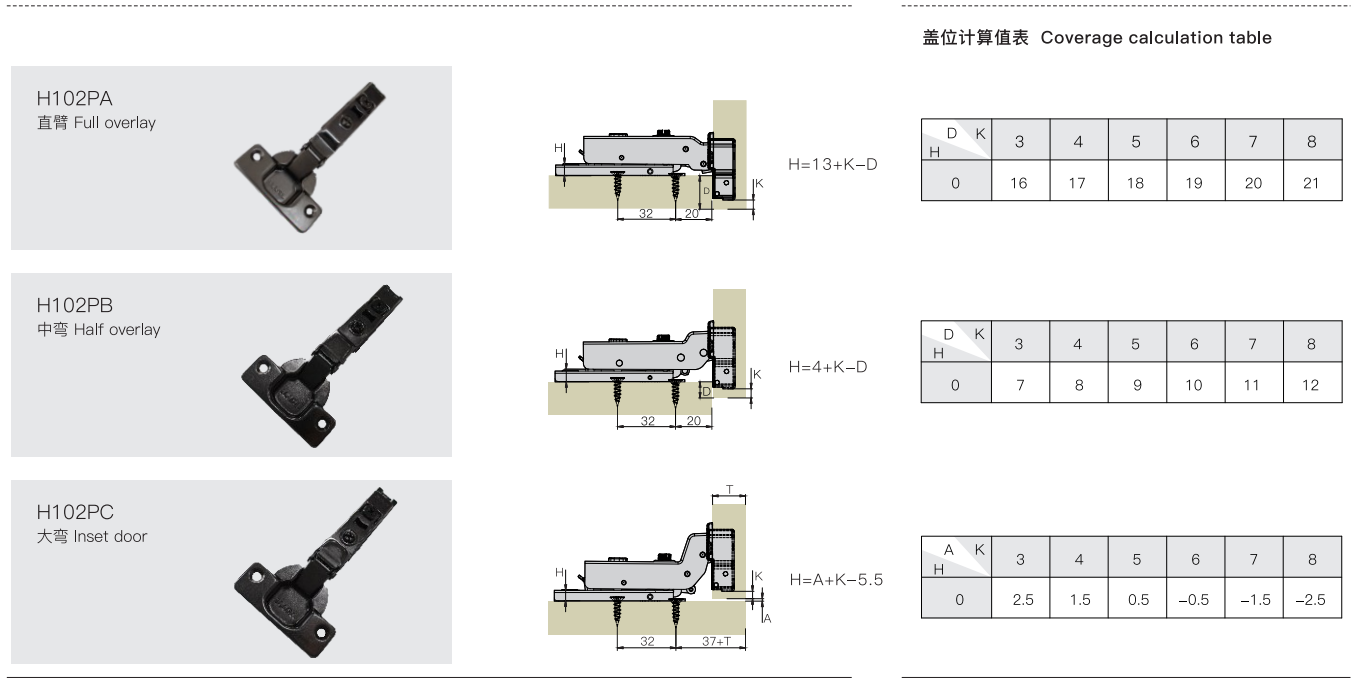

ประเภทความคุ้มครองที่แตกต่างกัน
